G코드

프로그램 구성

원점 복귀

프로그램 기본 구조

G-코드	그룹	기 능	지 령 방 법	관련기능 및 비고 사항
☆G00	1	급속위치결정	G00 G90 X_ Y_ Z_
			G91
☆G01		직선보간(절삭)	G01 G90 X_ Y_ Z_ F___	G94,G95 헤리칼
			G91
G02		원호보간(시계방향)	G02 G90 R_	G17, G02, G03,
G03		원호보간(반시계방향)	X_ Y_ Z_ A_ B_ F___
			G03 G90 R_
			X_ Y_ Z_ A_ B_ F___
G04	0	드웰(정지시간지령)	G04 X_.	P = 소수점 사용불가
			P____	1초 = X1. = P1000
G09		EXACT STOP	G09 절삭이동 지령	G01, G02, G03
G10		데이터 설정	G10 L_ P_ X_ Z_	L2 = G45 - G49 보정입력
			P_ R_
☆G15	17	극좌표지령 무시	G15 X0 Y0 Z0
G16		극좌표지령	G16 G90 X_ Y_ Z_	고정싸이클
☆G17	2	X-Y 평면, Z축절삭	G17 (버틸칼작업시)	원호보간, 공구경보정,
G18		Z-X 평면, Y축절삭	G18 (호리젠탈 작업시)	좌표회전, 고정싸이클
G19		Y-Z 평면, X축절삭	G19 (호리젠탈 작업시)
G20	6	INCH 입력	G20	단독블록으로 지령
G21		metrih 입력	G21
G22	4	금지영역 설정	G22 X_ Y_ Z_ I_ J_ K_ K	파라메타
☆G23		금지영역 설정 무시	G23
G27	0	원점복귀check	G27 G90 X_ Y_ Z_	G28
			G91

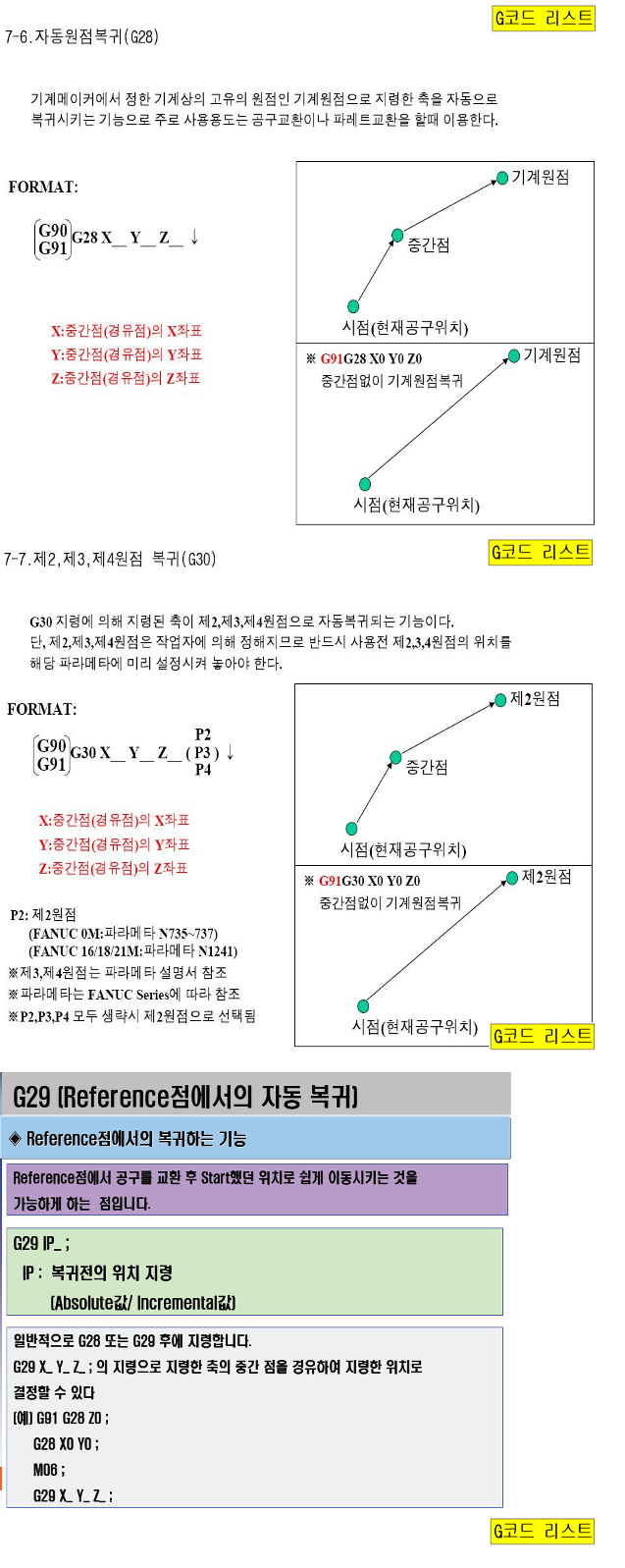

G28		기계원점 복귀	G28 G91 X_. Y_. Z_. ;
			G90
G29		원점에서 자동복귀	G29 G91 X_. Y_. Z_. ;
			G90
G30		제 2,3,4원점 복귀	G30 P_ G91 X_. Y_. Z_. ;	파라메타
			G90
G31		skip 기능	G31 P_ G90 X_ Y_ Z_ F
			G91
G33	1	나사 절삭	G33 G90 Z_ F_
			G91
G37	0	자동길이공구측정	G37 G90 Z_	공구보정
☆G40	7	공구보정 무시	G40	G00, G01 보정 번호
G41		공구경보정 좌측	G41 D_급속 또는 직선보간:
G42		공구경보정 우측	G42 D_급속 또는 직선보간:
G43	8	공구보정	G43 Z_ H_	G90, G00 보정번호
G44		공구보정	G44 Z_ H_
☆G49		공구길이 보정 무시	G49 Z_
☆G50	8	스켈링,미러기능 무시	G5O:
G51		스켈링,미러기능	G51 X_ Y_ Z_ P_	I, J, K에 '_' 부호지령되면
			X_ Y_ Z_ I_ K	미러기능 단독븍록으로 지령
G52	0	로칼 좌표계 설정	G52 G90 X_ Y_ Z_	G52 X0.Y0.Z0. ; 로칼 좌표계 무시
G53		기계좌표계 선택	G53 G90 X_ Y_ Z_	G00
☆G54	14	공작물좌표계 1번 선택	G54 G90 X_ Y_ Z_
G55		공작물좌표계 2번 선택	G55 G90 X_ Y_ Z_
G56		공작물좌표계 3번 선택	G56 G90 X_ Y_ Z_
G57		공작물좌표계 4번 선택	G57 G90 X_ Y_ Z_
G58		공작물좌표계 5번 선택	G58 G90 X_ Y_ Z_
G59		공작물좌표계 6번 선택	G59 G90 X_ Y_ Z_
G60	0	한방향 위치 결정	G60 G90 X_ Y_ Z_	G00
			G91
G61	15	EXACT stop 모드	G61 절삭 지령:	절삭기능
G62		자동코너 오버라이드	G62 절삭 지령:	내측 G02, G03
☆G64		연속 절삭 모드	G64 절삭 지령:	절삭 기능
G65	0	마크로 호출	G65 P_	P=보조프로그램 번호
G66	12	마크로 모달호출	G66 P_	"
☆G67		마크로 모달호출 무시	G67
G68	16	좌표회전	G68 G90 α_β_ R_	G17, G18, G19
☆G69		좌표회전 무시	G69
G72.1		회전복사	G72.1  P L X Y R	G17, G18, G19
G72.2		평행 복사	G72.1  P L I J(JK,IK)	G17, G18, G19
G73	9	고속 심공드릴 싸이클	G73 G90 G98 X_ Y_ Z_ R_ Q_ F_ K	R=R점 , P=드웰시간
			G91 G99	Q=1회 절입양 또는 도피량
G74		왼나사 탭 싸이클	G74 G90 G98 X_ Y_ Z_ R_ F_ K	K=반복 회수
			G91 G99	(1회 반복 지령은 생략한다..)
G76		정밀 보링 싸이클	G76 G90 G98 X_ Y_ Z_ R_ Q_ F_ K
			G91 G99
☆G80		고정 싸이클 무시	G80:	사이클지정된 것을 종료 = G00
G81		드링 싸이클	G81 G90 G98 X_ Y_ Z_ R_ F_ K	G17 G18 G19
			G91 G99	R = R점
G82		카운트 싸이클	G82 G90 G98 X_ Y_ Z_ R_ P_ F_ K	P = 드웰시간
			G91 G99	Q = 1회 절입양 또는 도피량
G83		심공 드릴 싸이클	G83 G90 G98 X_ Y_ Z_ R_ Q_ F_ K	K = 반복 회수
			G91 G99	(1회 반복 지령은 생략한다..)
G84		탭 싸이클	G84 G90 G98 X_ Y_ Z_ R_ F_ K
			G91 G99
G85		보링 싸이클	G85 G90 G98 X_ Y_ Z_ R_ F_ K
			G91 G99
G86		보링 싸이클	G86 G90 G98 X_ Y_ Z_ R_ F_ K
			G91 G99
G87		백볼링 싸이클	G87 G90 G98 X_ Y_ Z_ R_ Q_ F_ K
			G91 G99
G88		보링 싸이클	G88 G90 G98 X_ Y_ Z_ R_ P_ F_ K
			G91G99
G89		보링 싸이클	G89 G90 G98 X_ Y_ Z_ R_ F_ P_ K
			G91 G99
☆G90	3	절대 지령	G90 X_ Y_ Z_ ......
☆G91		상대 지령	G91 X_ Y_ Z_ ......
G92	0	공작물 좌표계 설정	G92 G90 X_ Y_ Z_ S_	S = 주축 최고 회전수
☆G94	5	분당 이송	G94 절삭이송	G01, G02, G03, G33 고정싸이클
G95		회전당 이송	G95 절삭이송	"
G96	13	주속일정 제어	G96 S_	M03, M04
☆G97		주속일정 제어 무시	G97 S_	"
G98	10	고정싸이클 초기점복귀	G98	G고정싸이클 G98 고정싸이클 데이터
G99		고정싸이클 R점 복귀	G99	G고정싸이클 G99 고정싸이클 데이터
금형 관련 G코드
G08		선행제어
G05		고정도 윤곽 제어
G05.1		AI윤곽 제어
